ensamble y desensamble de un computador

Ensamblar la tarjeta madre y el procesador de un PC es un proceso sencillo pero delicado. La caja, torre o carcaza del computador es su estructura básica. Por esa razón, es importante familiarizarse con ella antes de ensamblar las partes internas. La mayoría de las torres pueden abrirse por ambos lados para dejar ver la fuente de energía y los cables que se desprenden de ella. Un cable externo de poder, que permite conectar el equipo a una toma, y varios tornillos para empezar, retire las cubiertas de la caja y acuéstela de lado en el suelo, de manera que sus ranuras traseras queden perpendiculares a la superficie sobre la que descansa. Identifique el espacio reservado en la torre para la tarjeta madre (generalmente, el compartimiento más grande).
Tome el componente, colóquelo en el lugar indicado y atorníllelo hasta que quede seguro. Para hacerlo, levante la pequeña palanca localizada a un lado de la ranura. Si observa la cara inferior del chip, notará que un pin parece faltar en una de sus esquinas. Asegúrese de alinear ese ángulo con la arista del contenedor en la que falta un agujero. Los componentes han sido diseñados de manera que esas marcas permitan asegurar el procesador en la dirección indicada. Ambas piezas deberían ensamblarse delicadamente, sin necesidad de ejercer presión. Si esto no sucede, y usted está seguro de haberlas alineado correctamente, es posible que uno de los pines del chip se haya doblado. De ser así, enderece el pin con unas pinzas o un destornillador pequeño y vuelva a intentar el proceso. En cuanto el componente se encuentre seguro en su compartimiento, baje la palanca para asegurarlo. Antes de empezar, recuerde que la electricidad estática es responsable de buena parte de los daños en los componentes de un computador. Estos elementos cuentan con un dispositivo de polo a tierra que se desprende de uno de sus lados Antes de proceder con el acoplamiento del ventilador del procesador, es recomendable aplicar sobre el componente una pasta térmica o una almohadilla disipadora, que permitirá transferir el exceso de calor del chip para maximizar la efectividad del sistema de enfriamiento. De hecho, la ausencia de un conductor de este tipo puede repercutir en fallas de la operación del elemento. Esto se debe a que, sin la pasta o la placa, la más pequeña desalineación en la superficie del contacto con el ventilador o cualquier partícula de polvo perdida en el chipset dificultará la eliminación de calor. Además, la pasta se encarga de cubrir las ondulaciones microscópicas que existen en la superficie del cerebro digital. Buena parte de los fabricantes de sistemas de refrigeración distribuyen la crema disipadora
En cuanto tenga en su mano el ventilador, notará que (al menos en la mayoría de las ocasiones) tiene tres cables de diferentes colores. Los dos primeros permiten alimentar de poder el aparato, mientras que el tercero es empleado para monitorear la velocidad de giro del componente. En principio, existen dos tipos de marcos para el ventilador. El segundo (empleado por estructuras como la socket 478, para Pentium 4) se fabrica sobre 478 pines y un riel plástico de guía que evita errores de instalación. Los ventiladores de este último tipo no se aseguran con broches, sino mediante un sistema de pestañas de presión, que reducen la posibilidad de accidentes con el procesador. Una vez montado el sistema de refrigeración, conecte los cables de electricidad en las terminales de la fuente de poder del PC. Asegúrese de que la unidad haya sido acoplada al sistema BIOS, lo que le permitirá al equipo controlar la temperatura del chip y reportar daños del ventilador. En caso de que el sistema operativo solicite los drivers del hardware, insértelos y deje que el computador haga su trabajo. Red e Internet Para llevar a cabo la instalación de la tarjeta de red y el módem, basta encontrar los puertos PCI libres y presionar en ellos los dispositivos hasta que queden justos. Atornille los elementos a la carcaza y conecte los cables en las entradas externas de cada componente. Si desea configurar la tarjeta de red, tenga en cuenta que el procedimiento es diferente para cada sistema operativo, por lo que deberá consultar el menú de ayuda en las propiedades del ícono 'Mis sitios de red', en el escritorio del PC. Si usted es un adicto a los juegos de video o si emplea su equipo como reproductor de películas, deseará contar con una tarjeta de aceleración gráfica. El elemento debe ser instalado en alguno de los puertos PCI libres de la tarjeta madre. Haga un puente con el cable que sale de la tarjeta gráfica al elemento y, finalmente, conecte al elemento el monitor. Si lo prefiere, puede adecuar varios aceleradores en serie para maximizar su desempeño. Como conectar las unidades de almacenamiento del computador para que funcionen correctamente. usar los denominados 'cables tela', los de alimentación y a activar los indicadores del panel frontal. Como Conectar los lectores Existen dos tipos de 'cables tela' (esos que lucen planos y están compuestos de varios cordones en línea): el IDE (Unidad Electrónica Integrada) de 40 pines -compuesto de 80 alambres- que se emplea para el CD-ROM y el disco duro, y el de 34 pines, que sirve como puente entre la unidad de lectura de disquetes y la tarjeta madre (motherboard). Al conectar el reproductor de multimedia y el disco duro, deberá establecer uno de los elementos como dispositivo maestro (como está estipulado en la quinta parte de esta guía). El proceso de instalación de la unidad floppy es similar al de los componentes IDE, pero emplea un cable de 34 pines. De nuevo, asegúrese de que el cable rojo quede insertado al primer pin de la parte posterior del lector de disquetes y habrá terminado. Conectar los alimentadores de poder no debe representar ningún problema, pues se trata de cables que salen de la caja metálica localizada en la parte superior trasera de la carcaza y que solamente pueden adaptarse en una dirección, sin posibilidad de error. No olvide que existe un conductor de tipo ATX, que se conecta a la tarjeta madre para dar poder al procesador y que también ha sido diseñado para que solamente pueda adecuarse en una dirección. PARA EL PANEL FRONTAL Todas las tarjeta madre que se comercializan en la actualidad agrupan en su parte superior derecha los pines que permiten realizar las funciones del panel frontal.
DESENSAMBLE DE COMPUATDOR
Paso 1:
Apague y desconecte la energía de su computadora.
Paso 2 :

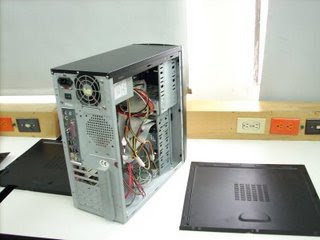

Ubique todos los tornillos que fijan los paneles laterales a la parte posterior de su computadora. Utilice el tamaño y tipo apropiado de destornillador para extraer los tornillos del panel lateral. No extraiga los tornillos que fijan la fuente de energía al gabinete. Ubique todos estos tornillos en un lugar; por ejemplo, en una taza o compartimiento de un organizador de partes. Rotule la taza o el compartimiento con una cinta adhesiva protectora que tenga escrito “tornillos de panel lateral”. Extraiga los paneles laterales del gabinete. Paso 3 :

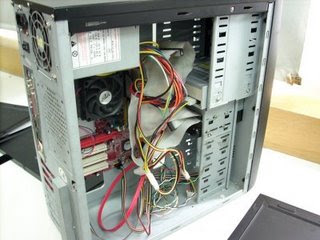

Póngase una correa antiestática para muñeca. Un extremo del conductor debe conectarse a la correa de muñeca. Sujete el otro extremo del conductor a una parte metálica sin pintar del gabinete.Si tiene un tapete antiestático, ubíquelo sobre la superficie de trabajo y ubique el gabinete de la computadora sobre éste. Conecte un tapete antiestático a una parte metálica sin pintar del gabinetePaso 4:

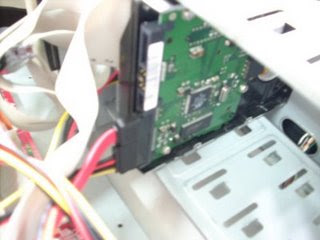

Localice el disco duro. Desconecte con cuidado el cable de alimentación y de datos de la parte posterior del disco duro.
Paso 5 :
Ubique todos los tornillos que mantienen la unidad de disco duro en su lugar. Utilice el tamaño y tipo apropiado de destornillador para extraer los tornillos del disco duro. Ubique todos los tornillos en un lugar y rotúlelos. Paso 6 :
Extraiga con cuidado el disco duro del gabinete. Busque un cuadro de referencia de jumper en el disco duro. Si hay un jumper instalado en el disco duro, utilice el cuadro de referencia de jumper para ver si el disco duro está instalado para una unidad de selección de cable.
Paso 7 :
Ubique la unidad de disquete. Desconecte con cuidado el cable de alimentación y de datos.

Paso 8:
Ubique y extraiga todos los tornillos que fijan la unidad de disquete al gabinete. Ubique todos los tornillos en un lugar y rotúlelos. Coloque la unidad de disquete en una bolsa antiestática. Paso 9:
Ubique la unidad óptica (CD-ROM, DVD, etc.) Desconecte con cuidado el cable de alimentación y de datos de la unidad óptica. Retire el cable de audio de la unidad óptica. Paso 10:

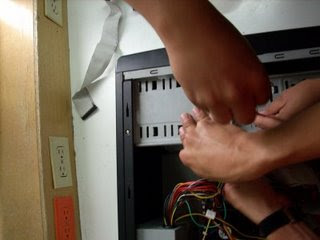

Ubique y extraiga todos los tornillos que fijan la unidad óptica al gabinete. Coloque todos los tornillos en un lugar y rotúlelos. Coloque la unidad óptica en una bolsa antiestática.
Paso 11:

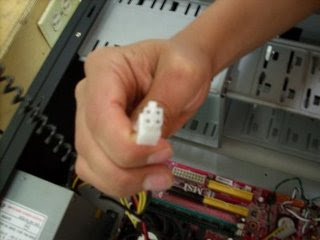

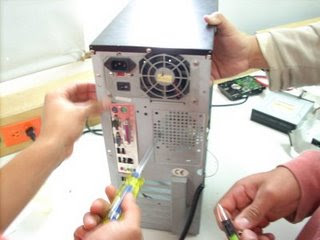

Ubique la fuente de energía. Localice la/s conexión/es de energía a la motherboard.Extraiga con cuidado la/s conexión/es de energía de la motherboard
Paso 12:

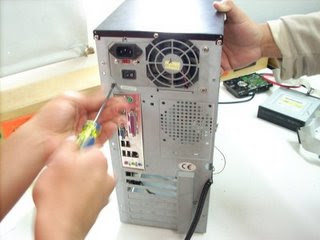

Ubique y extraiga todos los tornillos que fijan la fuente de energía al gabinete. Coloque todos los tornillos en un lugar y rotúlelos.
paso 11:

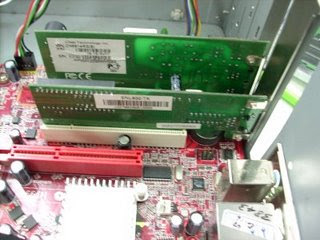

Ubique todas las tarjetas adaptadoras que estén instaladas en la computadora; por ejemplo, un vídeo, la NIC o el adaptador de módem.Ubique y extraiga el tornillo que fija la tarjeta adaptadora al gabinete. Ubique todos los tornillos de la tarjeta adaptadora en un lugar y rotúlelos.Extraiga cuidadosamente la tarjeta adaptadora de la ranura. Asegúrese de sostener la tarjeta adaptadora de la consola de montaje o de los bordes. Coloque la tarjeta adaptadora en una bolsa antiestática. Repita este proceso para todas las tarjetas adaptadoras.
Paso 14:

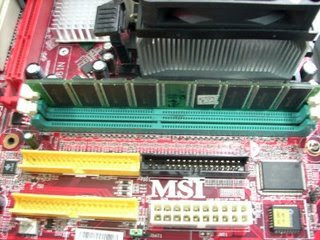

Ubique los módulos de memoria en la motherboard.
Paso 15:

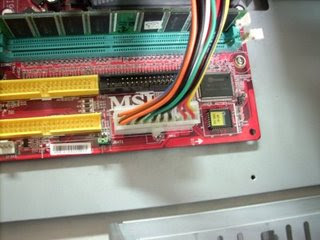

Extraiga todos los cables de datos de la motherboard. Asegúrese de verificar el lugar de conexión de todo cable que desconecte.
